El texto técnico aborda el primer tapón mundial de cemento bajo balance para un ambiente caótico con pérdida de circulación.
Por primera vez en México y en el mundo se realizó la cementación de un tapón bajo balance conpérdida total de circulación a una profundidad de 6,612 metros. Para abandonar una sección ocasionada por el degollamiento de tubería de perforación y poder realizar una apertura de ventana en Tr de7¾”.
El abandono de zonas mediante el uso de cemento es mandatorio cuando se encuentra obstáculos expuestos que requieren ser aislados. Considerando por lo menos contar con 30 m decemento efectivo sobre la zona a abandonar como una barrera definitiva.
Esta técnica desarrollada se realizó con un fluido de control de 1.83 g/cc y un nivel de fluido de 2500 m. Considerando que la colocación del tapón se requería realizar dentro del liner de 7 3/4 in, 54.2 lb/ft, con una capacidad de 0.1275 bbl/m, lechada de 1.95 g/cc, una longitud de 218.8 m que representa 30 bbl. Lo cual, volumétricamente es suficiente para cumplir con el requerimiento del abandono.
Sin embargo, se debe considerar que para poder llevar ese volumen de cemento hasta su posición final, viajando más de 6 kilómetros de tubería, la mezcla del mismo con fluidos no cementantes reduciría enormemente las características para lo que fue diseñado. Por lo cual, el uso de separadores mecánicos es fundamental, ya que protegen la lechada y aseguran su integridad hasta llegar a la posición final.

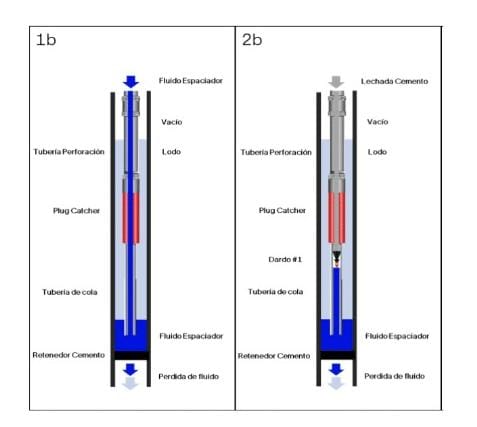

Para esto, se usó la herramienta plug catcher que ha sido históricamente confiable para la colocación de volúmenes pequeños de cemento en profundidades y escenarios complejos para los tapones de cemento. Y para en este caso en específico se hicieron modificaciones a la herramienta y a la secuencia operacional para poder tener éxito en esta nueva técnica.
Te puede interesar: Reingeniería en la Perforación y Cementación en pozos HP y alto ángulo en aguas someras
La colocación de un tapón de cemento implica varios requisitos con los que se tienen que cumplir para que sea exitoso. Es fundamental que la lechada sea diseñada acordea las condiciones de colocación, buscando la menor perturbación posible. Y con esto obtener la mayor cantidad de cemento sin mezclarlo con fluidos nocementantes. Que permitan que la lechada, al fraguar, ofrezca las características mecánicas del cemento para lo cual fue diseñada.
No siempre las condiciones de colocación son ideales, por loque varias técnicas se han desarrollado y perfeccionado conforme se han enfrentado retos. En los cuales, mediante adaptaciones se ha logrado colocar el cemento en su posición final, haciendo uso de simulaciones, alta ingeniería y herramientas disponiblesen el mercado.
En la actualidad y acorde a las complejidades de algunos yacimientos ubicados en el sur del golfo de México. Donde las necesidades de encontrar aceite ligero hacen que la perforación en algunas ocasiones se vuelva adversa para llegar al objetivo final. Y es aquí donde nuestro caso de estudio implica una nueva técnica de colocación de tapón de cemento de bajo balance. Nos referimos al concepto bajo balance donde el nivel de fluido o presión hidrostática están por debajo de la presión de poro. Al tener un nivel de fluido a 2500 metros con densidad de 1.83 g/cc. La cual no corresponde al gradiente del pozo, pero que por necesidades operativas se mantuvo este fluido de control.
Conclusión
Se realizó una correcta la planificación de la cementación considerando los riesgos que este tipo de operaciones conlleva. Igualmente, se tomaron en consideración las buenas prácticas de cementación. Se realizó la correcta planificación de la herramienta plug cathcer al no llevar diverter, y llevar 3 dardos, así como una perfecta ingeniería y una operación exitosa en la ejecución.
Además, se realizó el ajuste del volumen del bache espaciador para su encapsulación y no correr riesgos de cementar el interior de la tubería de perforación.
Este tipo de operaciones poco convencionales se realizó con una correcta planificación: visualizando todos los riesgos con las medidas de mitigación y prevención. Con una ejecución exitosa que nos ha permitido tomar muchas lecciones aprendidas para futuras operaciones.
El Ingeniero Roberto Juárez López presentó el trabajo técnico en la reciente edición del Congreso Mexicano del Petróleo (CMP).
